前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压助力泵可控硅调压器为机械设备一直式可控硅调压器，其节构图甲中图甲中。I号喷液压助力泵可控硅调压器注意由能够件、飞球、可控硅调压大弹簧、传送要素和支配要素等组成了。I号喷液压助力泵可控硅调压器的能够件为都具有60°。锥面的能够盘。在能够盘的外侧有八个沿径向的半圆型凹坑。能够盘压紧在能够轴套上而与它组合成分离式，随后采用半圆键和拉紧螺母使其和喷液压助力泵的轴承轴相邻。

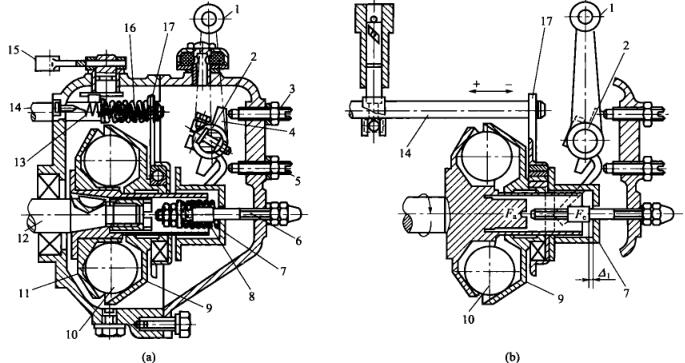

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个直径怎么算为25.4mm的飞球放入推动包盘的凹罐内，随推动包盘我们一起选转。飞球另外一个侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在推动包轴套上。任务时飞球的离心分离力角色在拉力盘上，其支承分力Fa.将使拉力盘沿支承向下。时装套装在拉力盘.上的向下的轴承和传送板也一起挪动。传送板上方套在泵油支撑杆上，往往泵油支撑杆也一起挪动，为了变化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
