本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油柴油发电机马达组热泵机组变电源箱的目的： 1、适度的分摊能耗。 2、不便对电源电路的升降操作方法。 3、有较高的的安全预防层级，能抽象思维的体现 控制电路的导通形态。

项目名称：656KW柴油发动机风能发交流接触器组单机配电箱主要元件明细清单
配电装置箱最主要元器件封装申报单
顺序号	命名	款型外形尺寸	企业单位	占比	产家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	带发调速电超临界锅炉掌控器	HGM6110	只	1	众智
3	带发调速电机带速掌握器	C2002	只	1	孚创
4	直流变压器供电电源模块	DC24V	只	1	众智
5	小行中继家电	HH54P    DC24V	只	2	正泰
6	小后面中间继电器元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

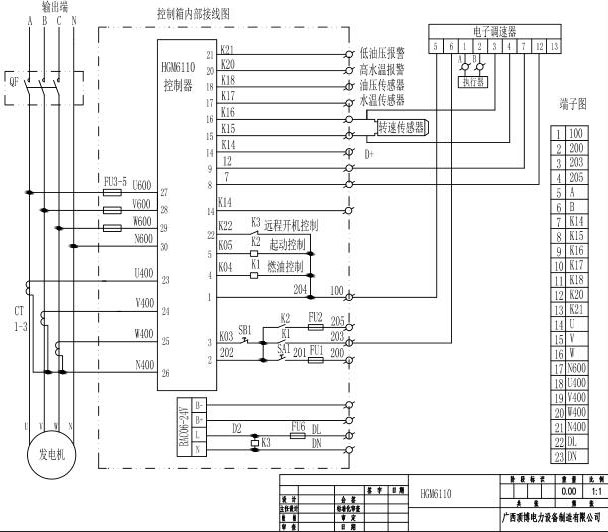

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.xyszc.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
